[유튜브-Tableau] 있어빌리티 뿜뿜 대시보드를 '각맞춰서' 만들기 - 1편 (feat. 바둑판식)

본 게시물은 비즈랩의 유튜브 동영상을 보고 공부한 내용을 정리한 게시물임을 알려드립니다.

더욱 자세한 내용과 실습 파일 등은 유튜브 영상을 참조하세요.

(태블로 공부 목적으로 이런거 저런거 다 해봤는데 결국 비즈랩 유튜브 동영상이 짱입니다..)

- 참고용 동영상 url : https://www.youtube.com/watch?v=Co0hnUavl9U

---

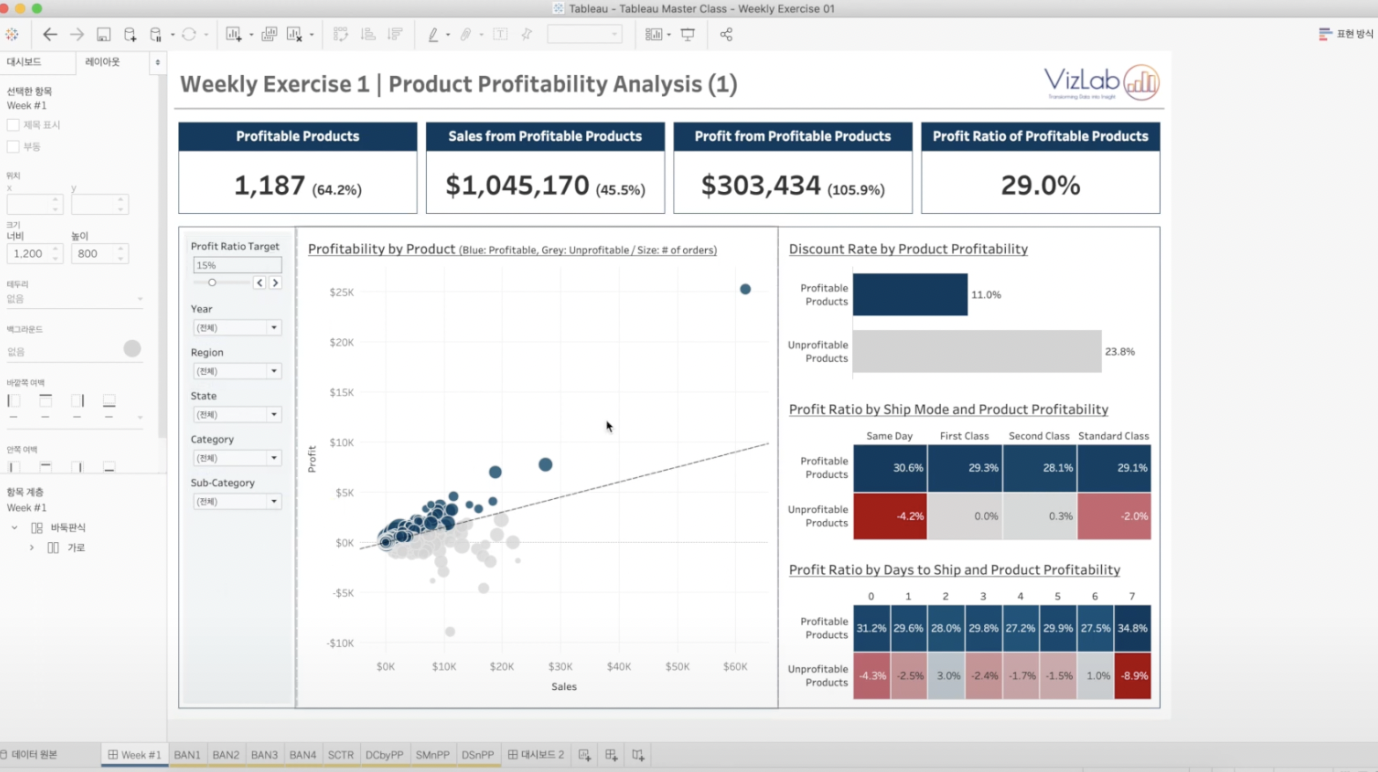

아래의 '최종 목표 대시보드' 캡처화면처럼 대시보드 안의 워크시트 및 개체들을 '각맞춰서' 깔끔하게 만드는 모든 방법들을 소개한다.

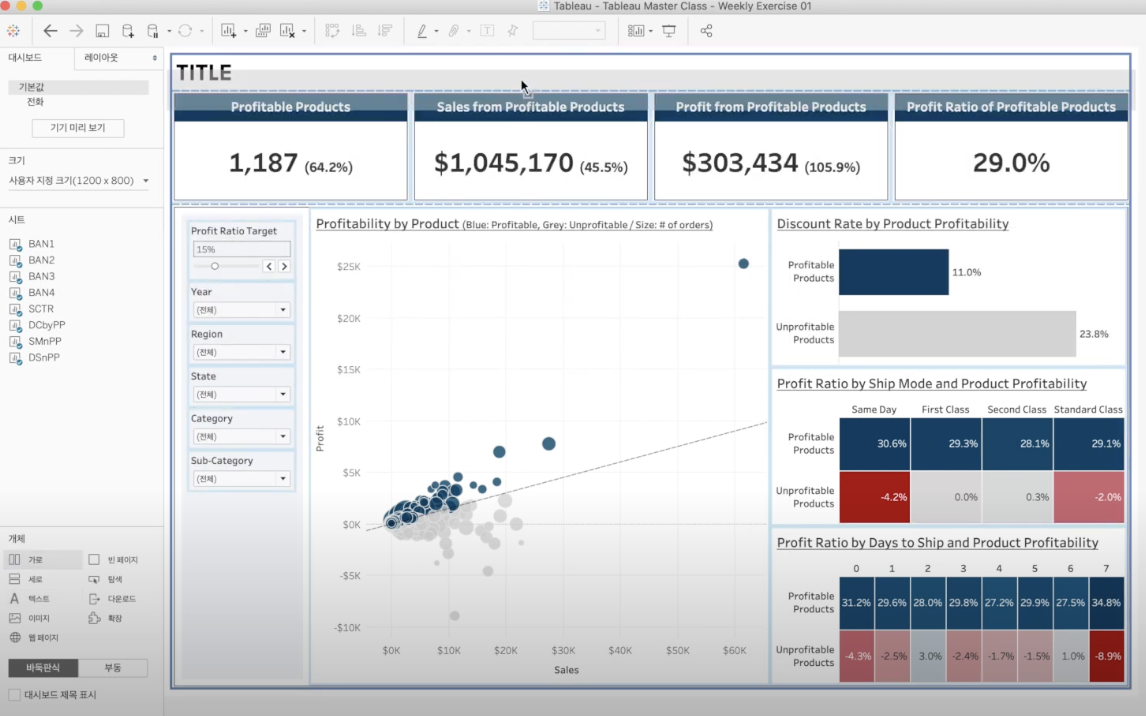

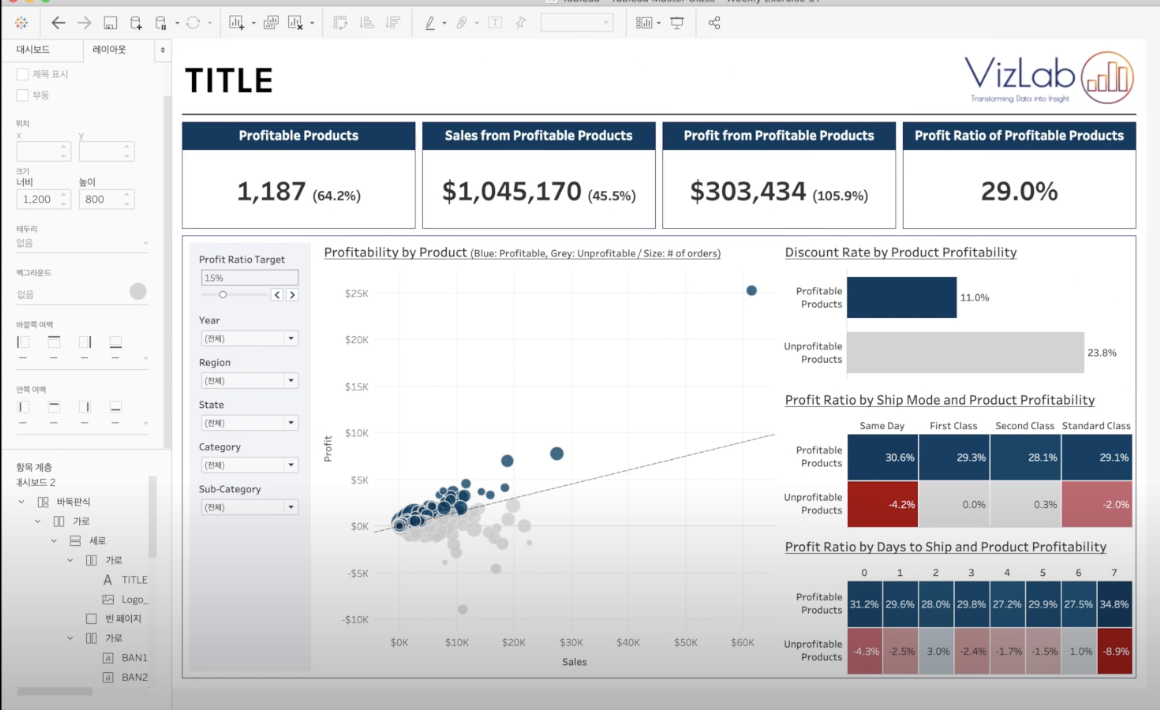

최종 목표 대시보드

제작 절차

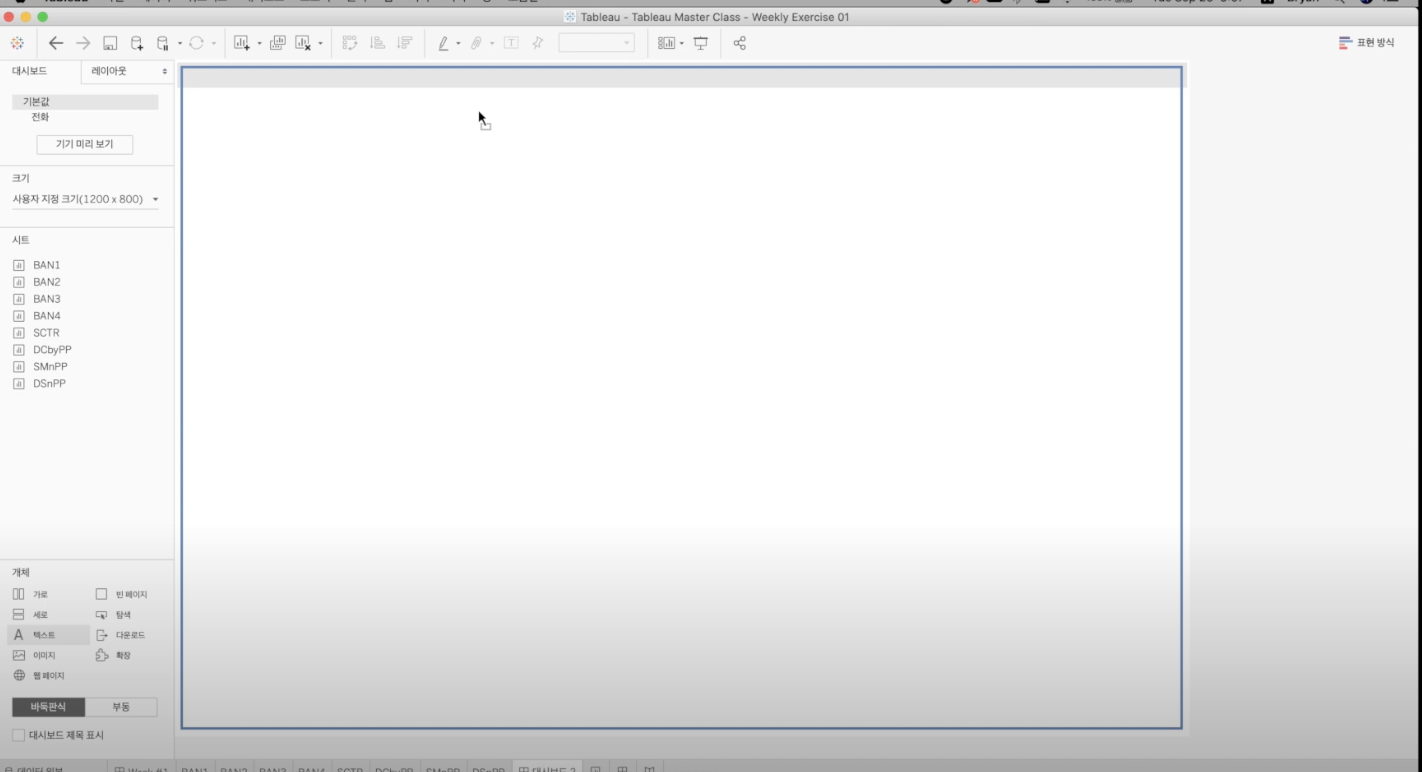

1. 빈 대시보드에 세로 컨테이너(바둑판식)를 먼저 집어 넣고 시작한다.

• 이를 집어 넣고 시작하는 것과 집어넣지 않고 시작하는 것은 기능적으로 매우 다를 수 있음



(참고)

• 본 게시물에서는 '부동' 형식의 컨테이너는 사용하지 않음.
• '부동' 형식의 컨테이너는 경우에따라서 보다 자유도 높은 디자인을 하기에는 적합할 수 있으나, 손이 많이 간다는 단점이 있음.
• 비즈니스 현장에서는 주로 바둑판 식 대시보드 제작이 많이 이루어지고 있음

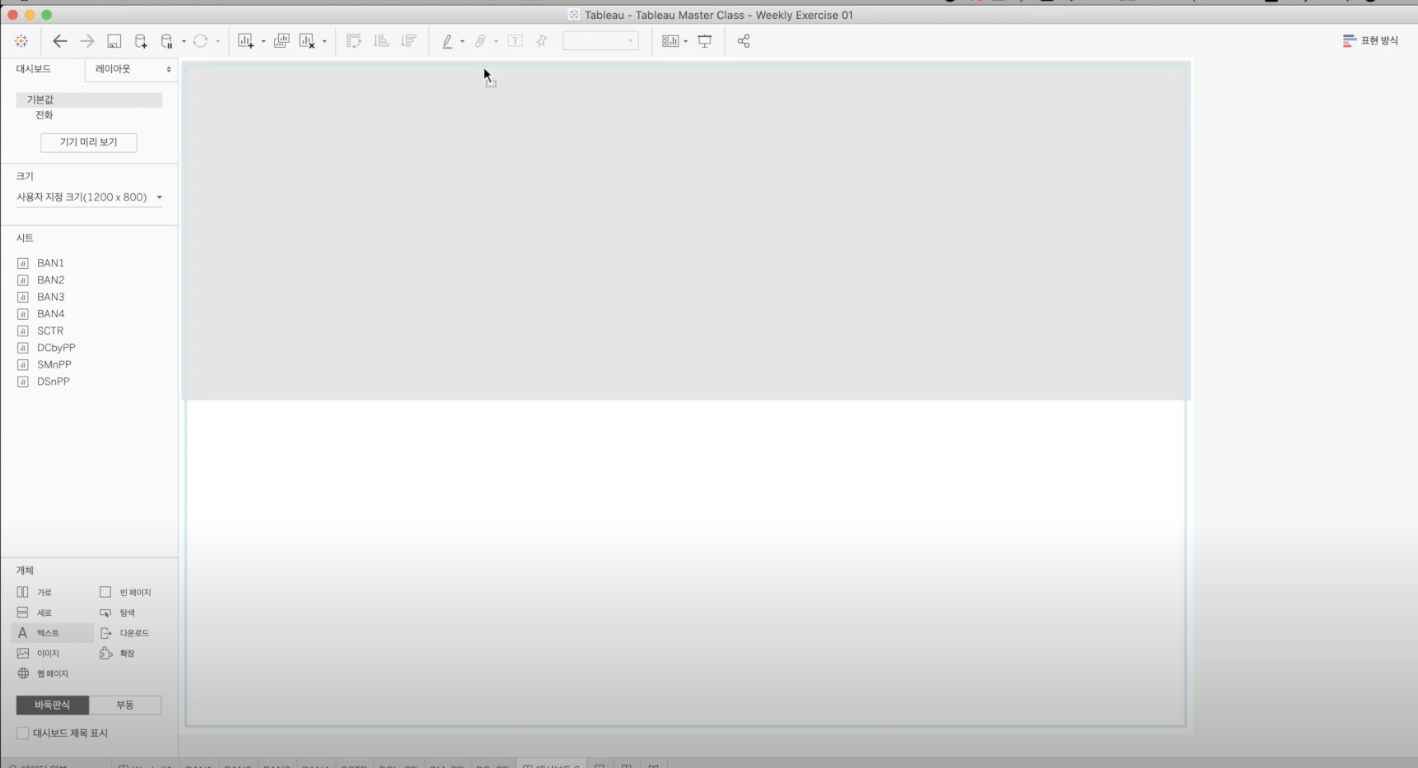

2. 1번 이후에 또 '빈페이지'를 넣고 시작

• 지금까지 만들어진 것은 '레이아웃'에서 확인할 수가 있음

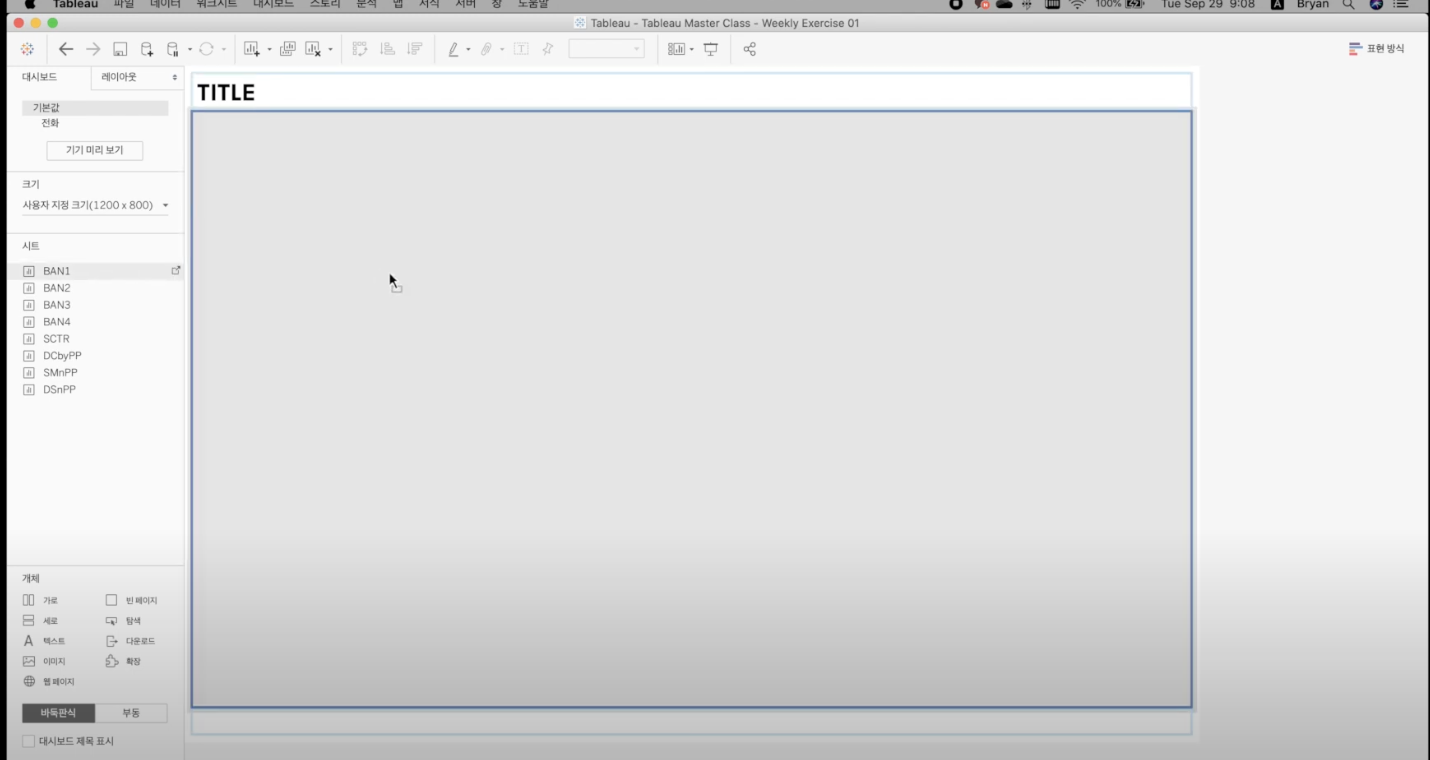

3. 텍스트 개체를 세로 컨테이너 안에 집어넣기

- 앞으로 전체적으로 '세로 컨테이너' 안에다가 개체들을 계속 집어 넣을 것이다.



(참고)

- 이 때 위와같이 하면 세로컨테이너 밖으로 빠져나가게 되므로 이런식으로 떨어뜨리지 않게 유의할 것



4. 가로 컨테이너 추가하고, 이 곳에 워크시트 네 개 담기

- 가로 컨테이너 추가







- 워크시트 1번 추가



- 2번 워크시트 추가 ...

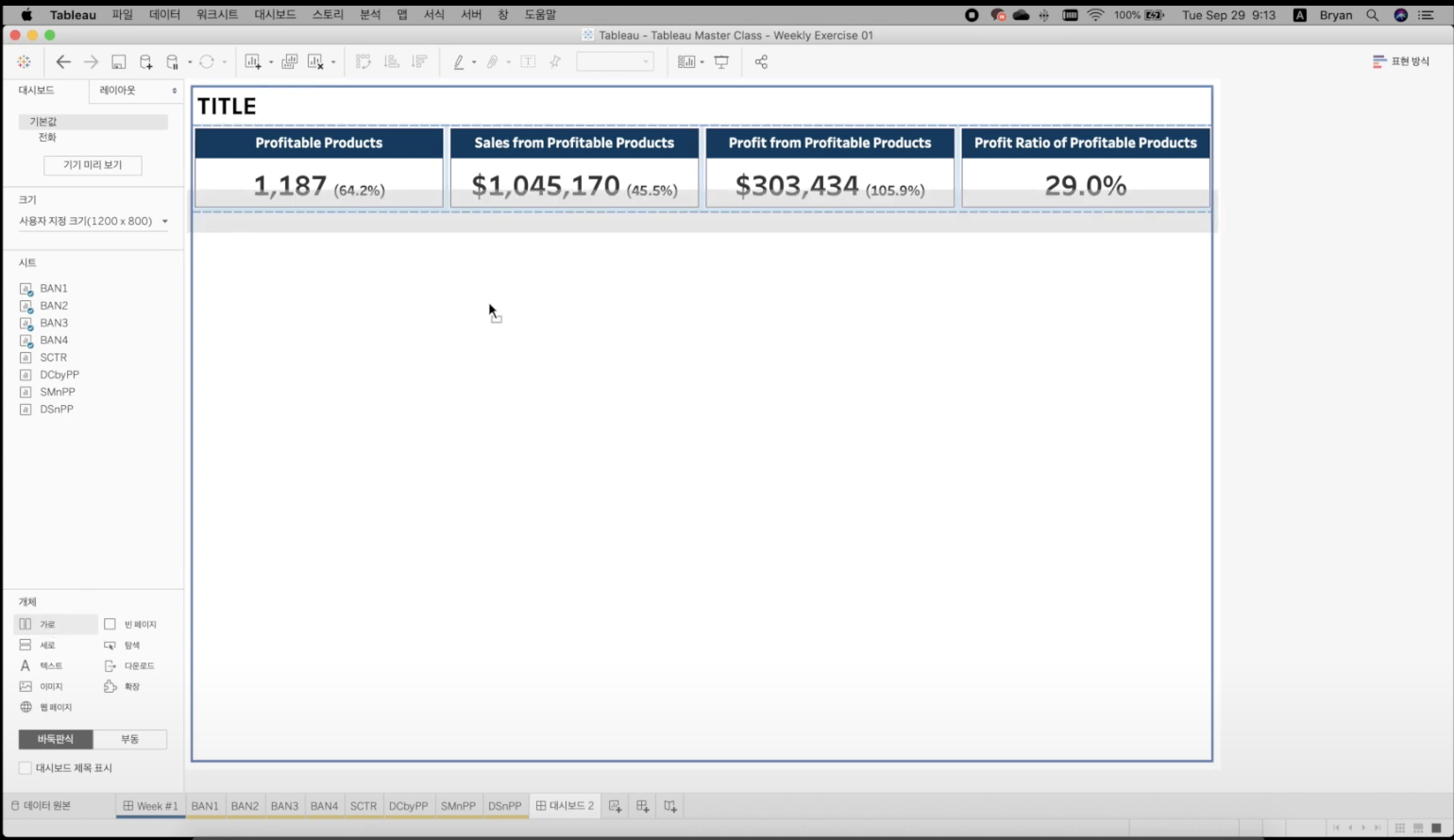

- 워크시트 네 개 추가 완료



(컨테이너 활용 시 장점)

• '레이아웃'에서 선택하고 싶은 '가로 컨테이너' 선택 후 '콘텐츠 균등 분할'을 클릭하는 등 일괄적으로 조작할 수 있음
• '높이 편집' 기능을 사용해서 일괄적으로 높이 조정 가능
  • 이 기능은 맨 처음에 '세로 컨테이너'를 깔고 시작했어야지 보이는 메뉴

(추가설명1 - 개체 내 제목색깔 바꾸기)



- 가로컨테이너 안의 워크시트별로 '제목 서식'을 클릭한 후 '음영'을 조절하면 현재 청록색으로 표시되어있는 제목 색깔 변경 가능



(추가설명 2 - 각 개체의 테두리 색깔 추가하기)

개체 선택 후 좌측 '레이아웃' 내 '테두리'에서 변경



5. '가로 컨테이너' 추가

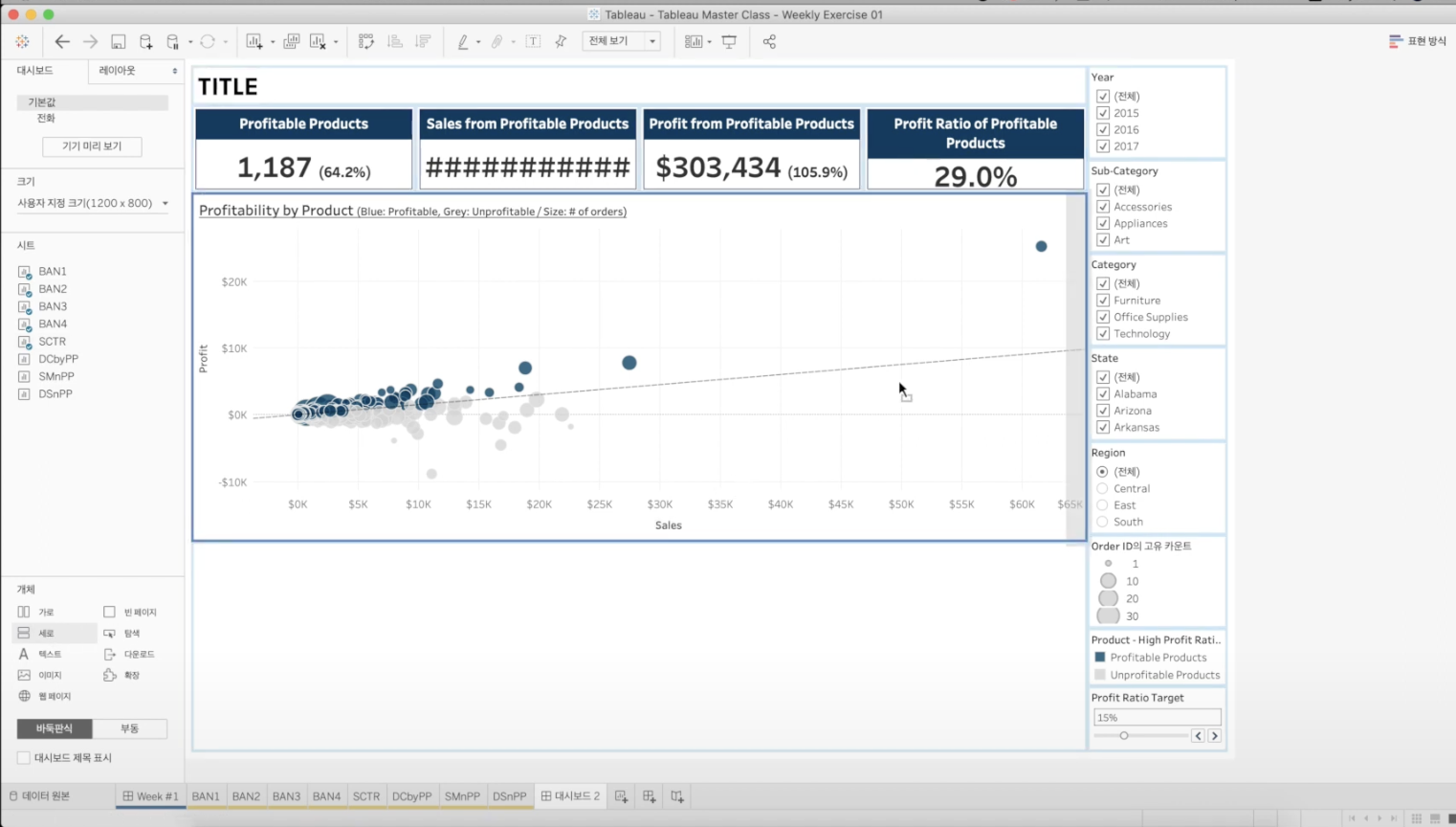

6. scatter plot 워크시트를 위에서 만든 '가로 컨테이너'에 먼저 추가하기

7. scatter plot 옆에 세 개의 차트를 쌓아야하므로 6번에서 오른쪽에 '세로 컨테이너'를 추가하고 이 곳에 세개의 차트를 쌓기



세로 컨테이너 추가하기



세로 컨테이너에 세 개의 차트 쌓기

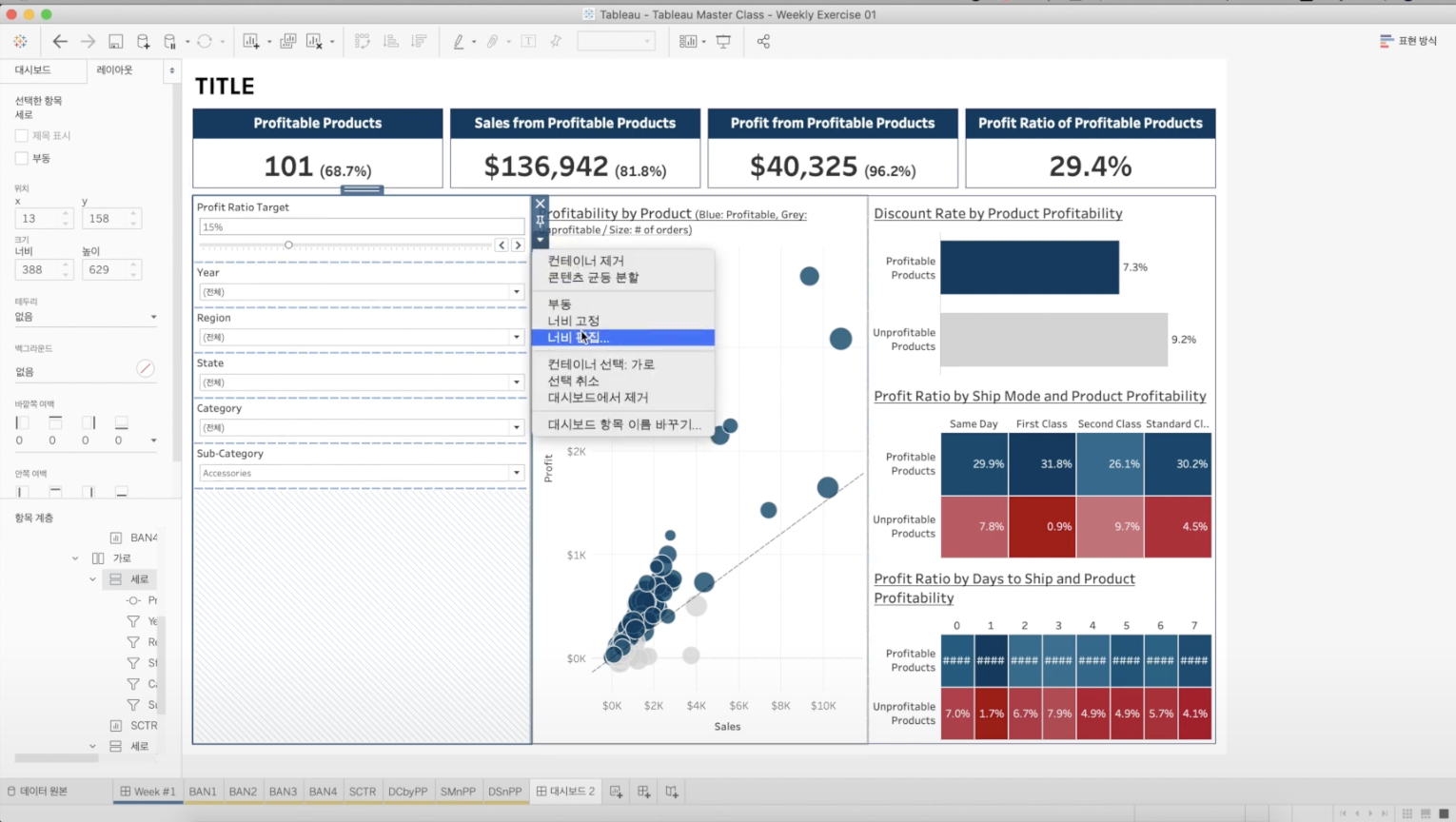

세개 차트 중 한 개의 개체의 머리 부분을 더블클릭 하면, 세 개의 차트가 포함되어 있는 세로 컨테이너 전체가 선택이 되며, 역삼각형 버튼을 클릭 ▶ '컨텐츠 균등 분할' 클릭 ▶ '너비 편집' 클릭



8. Scatter Plot 좌측에 필터들을 추가하기 위해서 '세로 컨테이너'를 추가한다.



가로 컨테이너 안 쪽에 추가하기



필터들을 위의 가로 컨테이너 안에 넣기 (우측의 필요없는 필터들은 지우기)

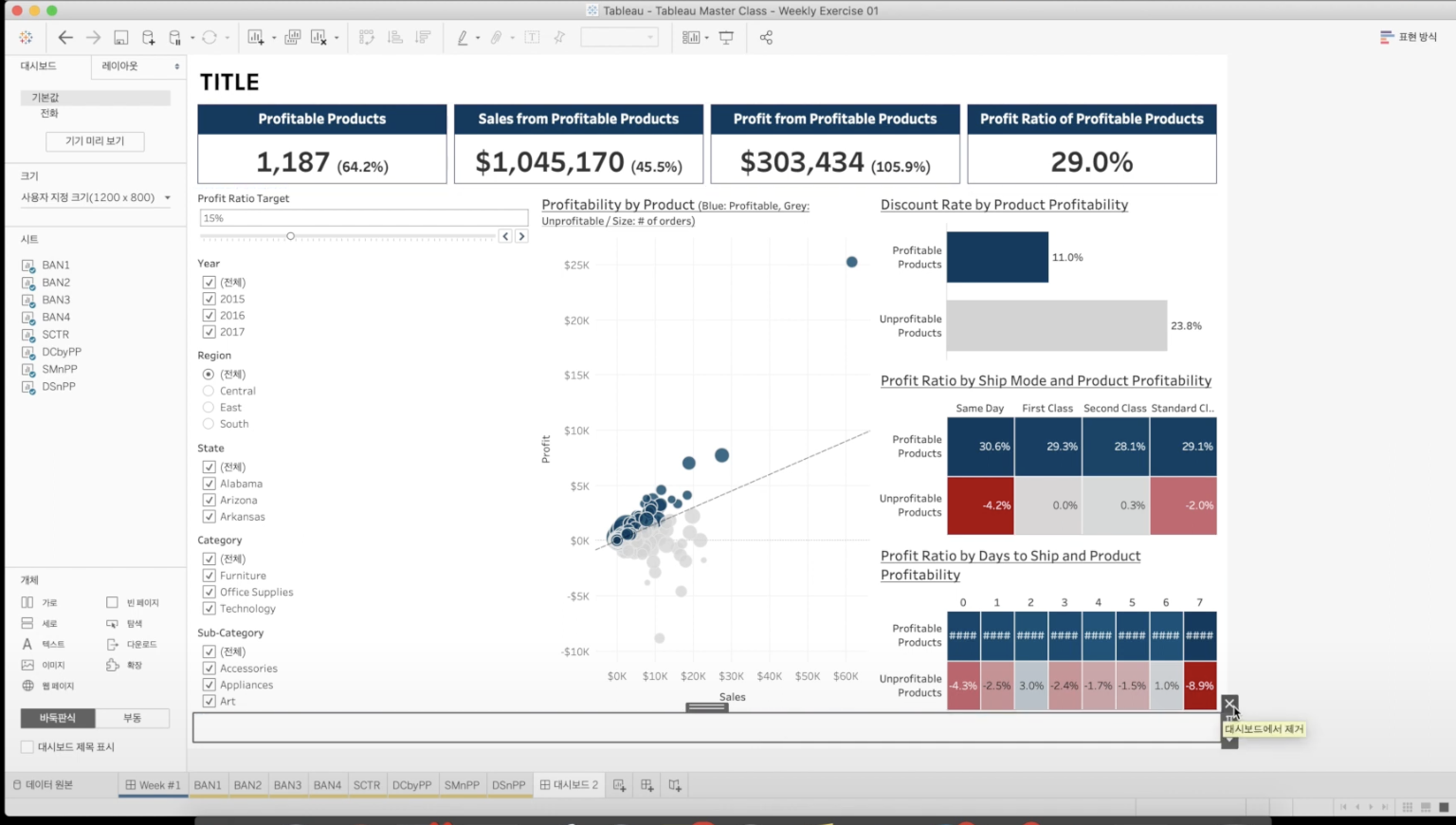

9. 구성품들을 다 집어넣었으므로, 처음에 추가했던 '빈페이지'를 없앤다.

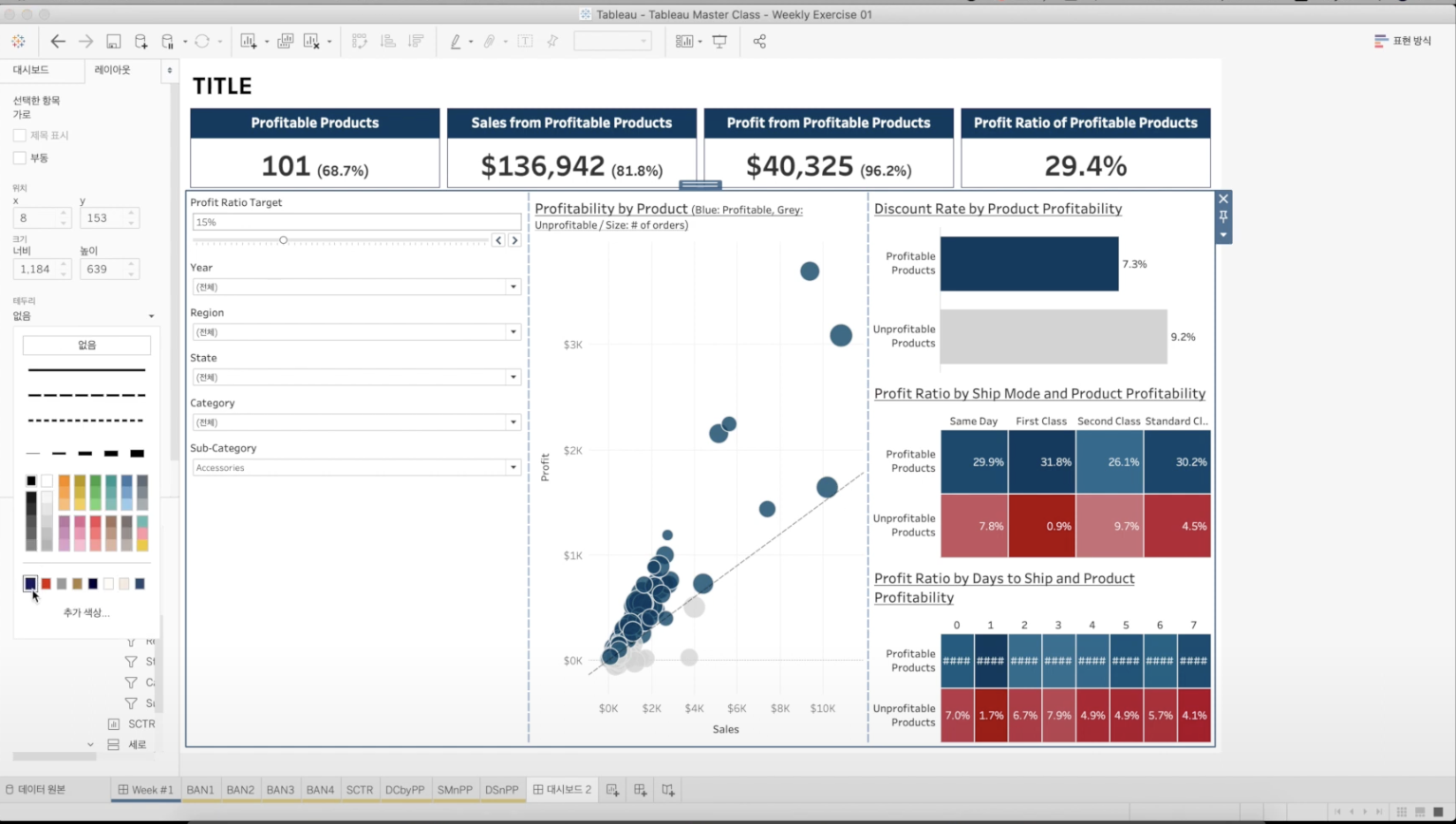

10. 하단부의 전체 가로 컨테이너 선택하기 (scatter plot의 header 부분 더블 클릭)

'레이아웃'에서 테두리 칠하기

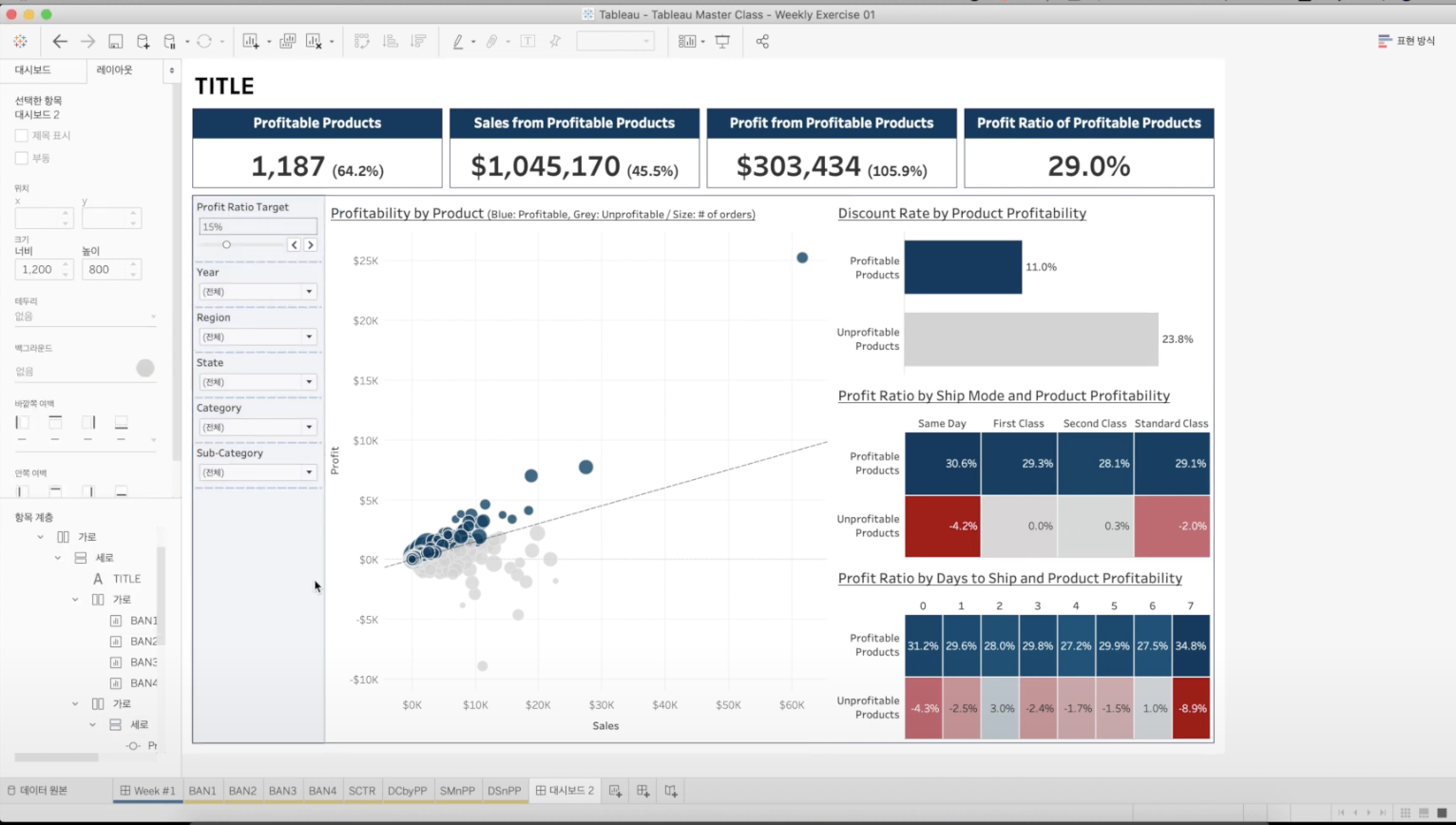

11. 하단부 가로 컨테이너의 여백 미세 조정하기 (윗 부분과 여백 맞추기)

윗부분과 동일하게 네 칸으로 맞추기



12. 최좌측의 세로 컨테이너의 너비 변경

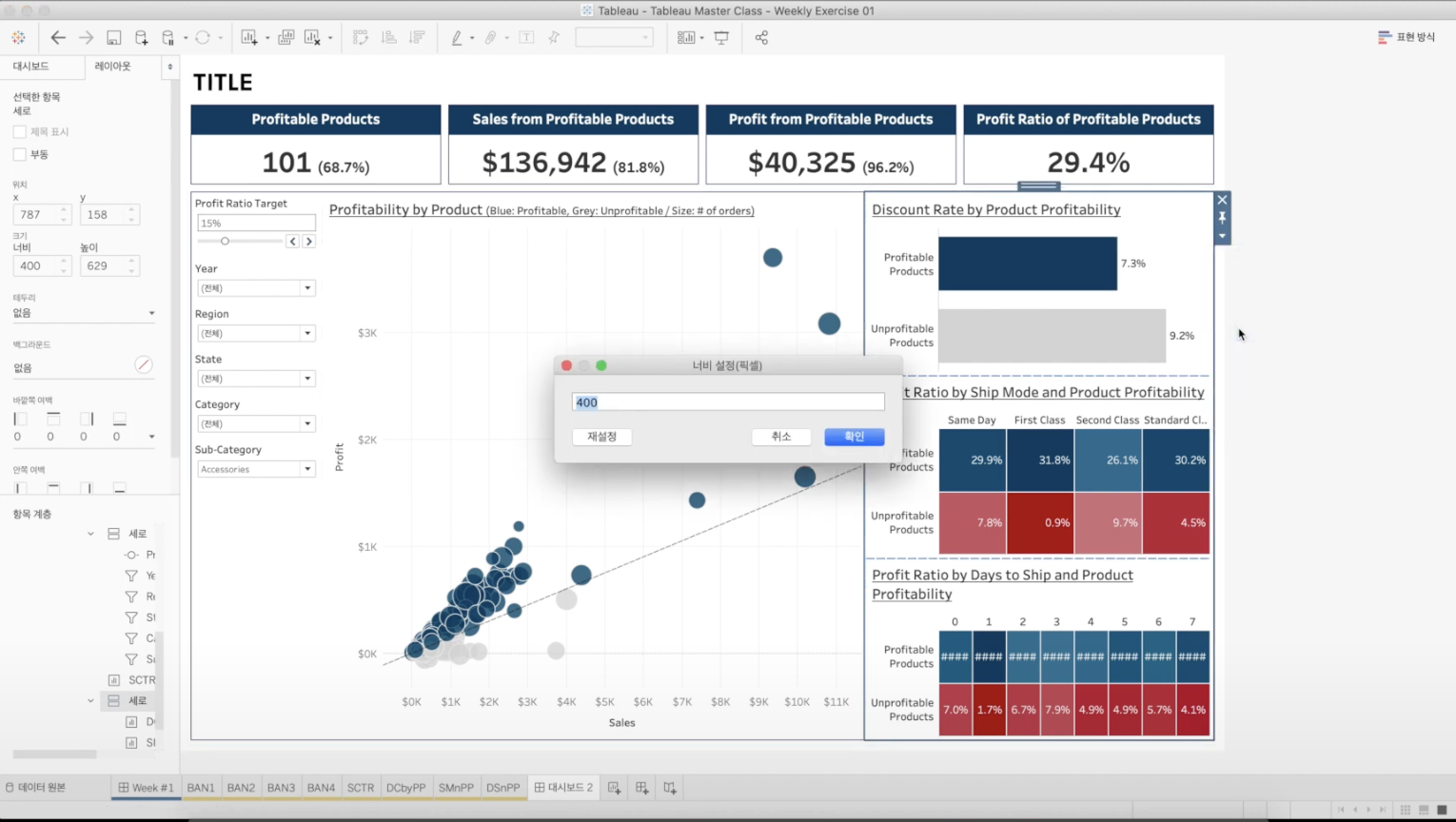

13. 최우측의 세로 컨테이너 너비 변경



440으로 변경



14. 최좌측 세로 컨테이너의 백그라운드 부분의 색상 변경하기

백그라운드 색상 변경



파란색 원색에서 불투명도 5로 설정



여백 = 8 로 설정하여 약간의 여백을 추가하기



15. Title 부분에 이미지 추가하기 (바둑판식)

가로 컨테이너 추가하기

위에서 추가한 가로 컨테이너에 이미지 떨어트리기 (대상 url에 url을 추가할 수도 있음)



16. title 문구를 하단의 가로 컨테이너에 추가하기



17. 가로 컨테이너의 높이 편집, title-이미지 개체간 좌/우 위치 조정

- 높이 : 80

(이미지를 추가하는 또 다른 방식 - 부동)

최좌측 '부동' 섹션에서 이미지 개체 드래그하기 ▶ '선택'  클릭 후 올리고싶은 이미지 선택



---

이어서 2편에서 계속됩니다.

- 2편 url : https://databridge.tistory.com/12
